管樁張拉機
ZDL型管樁張拉機用壓力傳感器測量液壓系統壓力，位移傳感器測量伸長值，能按照給定的參數進行工作，每一次張拉工作完成后，可以打印包括張拉力、壓力值、伸長值和日期時間等數據作為工作依據。
- 品牌： 海煜
- 型號： ZDL
- 外形尺寸： 1500×800×1400mm
- 整機重量： 300KG
ZDL型管樁張拉機的研制成功解決了長期以來管樁張拉工序存在的問題，保證了張拉的準確度。其操作簡單、安裝容易、可靠性高；張拉時操作工直接選擇張拉參數，自動張拉，不容易出錯；在張拉的過程中實現張拉數據的實時顯示、實時控制和儲存，張拉結束時能記錄和打印張拉結果，保證施工記錄的真實性，提高施工驗收?qǐng)?bào)告的可信度，對提高管樁的質量具有重要意義。

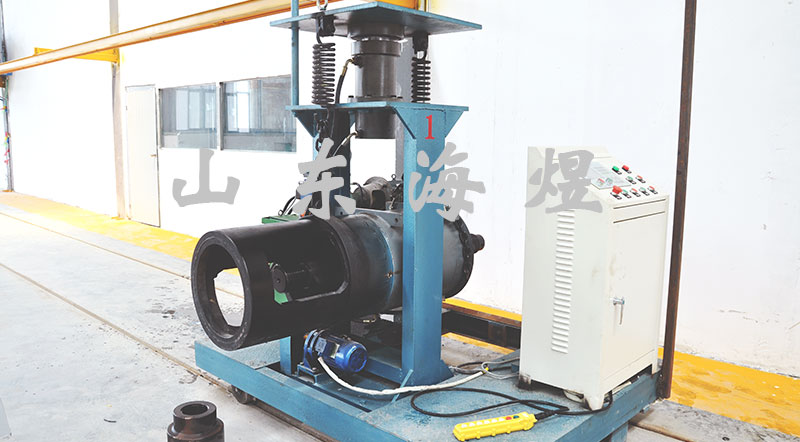

ZDL型管樁張拉機的液壓站、電氣控制、機架和張拉千斤頂安裝在一起（根據需要也可以分開布局，尤其是大噸位的張拉機），結構緊湊，安裝簡單操作方便。機架帶有軌道，千斤頂可縱向前后移動；如果多工位張拉，可以在下面安裝車輪，橫向沿軌道移動；千斤頂?shù)纳挡捎靡簤候?qū)動，行程達220mm。
在管樁的生產過程中，張拉力誤差是影響其質量的重要因素。ZDL型管樁張拉機采用壓力傳感器測量液壓系統壓力的方式間接測量張拉力。
ZDL型管樁張拉機加電后進入控制界面，在該界面可輸入鋼模模號和操作工編號，按“基本參數”按鈕進入基本參數界面，按“張拉參數”按 鈕進入張拉參數界面。
在基本參數界面，可輸入預拉壓力、超拉系數、壓力損失、千斤頂編號、張拉面積和千斤頂系數等參數。
| 序號 | 項目 | 參數 | 備注 |
| 1 | 額定壓力 | 31.5MPa | |
| 2 | 張拉力 | 60T,100T,200T,300T,500T | |
| 4 | 千斤頂高度行程 | 220mm | |
| 5 | 功率 | 3KW/4KW |
整機裸裝
