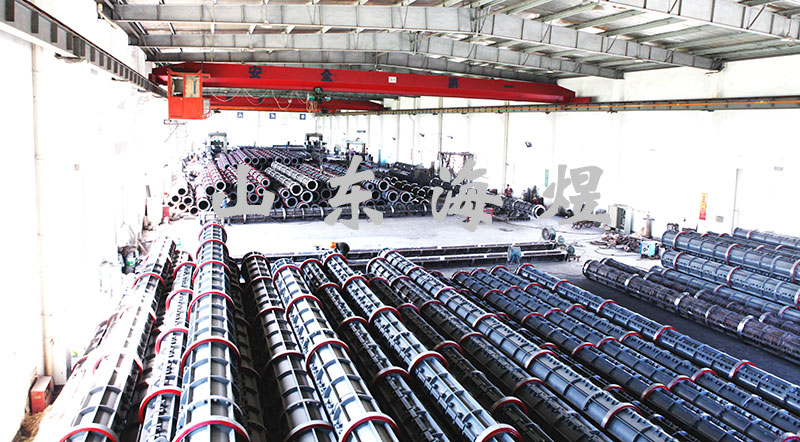

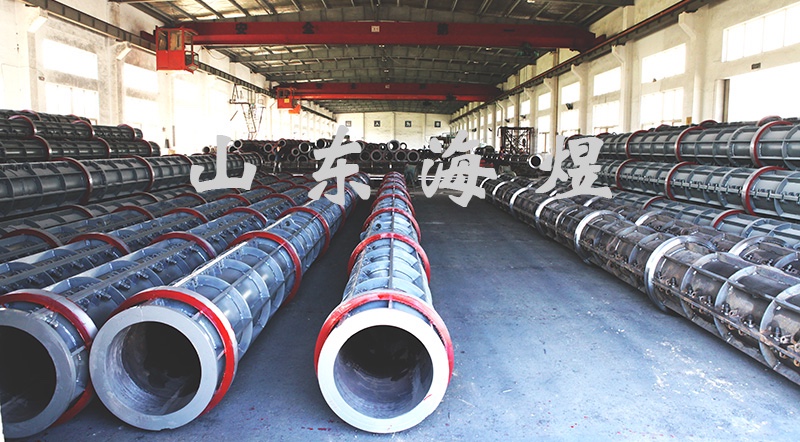

管樁模具
管樁模具為分段式樁模，整體組裝，結構堅固，抗拉力強度大，可實現一模多用，采用加厚端板、法蘭，連接穩固，張拉力強，整體縱筋，穩固性好，管體不易變形，整體式吊環，安全可靠，加厚跑輪，提高了產品質量，延長了使用壽命。
- 品牌： 海煜
- 型號： ZM600-12
- 外形尺寸： Φ800×12400mm
- 整機重量： 4000KG
管樁模具是管樁生產的重要設備之一。既是造型的模具，雙是施加預應力的設備。它在生產過程中由于受到離心力、振動力、熱應力和疲勞應力的作用，極易產生變形乃至破壞。所以，在設計時，除應滿足所要求的尺寸要精確、結構要簡單、拆裝要方便外，還必須具有足夠的強度和剛度。
我司管樁鋼模具有以下特點：
一、鋼模筒體根據客戶訂購型號定尺下料，筒體最大長度為6m，筒體焊縫少，減輕了焊接變型的影響及人工對接的誤差；材質可選擇Q235B或Q345B。
二、鋼模跑輪采用鍛打材質或鑄鋼材質，跑輪焊接采用全自動松下機器人，焊接強度高，應力小。
三、鋼模采用段焊工藝，焊接工藝為二氧化碳保護焊，氣體使用混合氣，焊機采用松下焊機，焊點美觀，無焊渣。
四、引進18m超長車床，12m以下鋼模整體車加工，提高了鋼模的同心度。
五、可根據客戶要求配置筋板與法蘭的規格尺寸，可選12×63mm或20×63mm等尺寸。
六、鋼模接口板從以前的龍門刨加工工藝改銑床加工工藝，提高了生產效率及質量的穩定性。
| 序號 | 內徑/mm | 跑輪輪距/mm | 跑輪直徑/mm | 長度/m |
| 1 | ?300 | 2000 | ?600 | 7-11 |
| 2 | ?400 | 2000 | ?640 | 7-12 |
| 3 | ?500 | 2000 | ?740 | 7-15 |
| 4 | ?600 | 2000 | ?840 | 7-15 |
| 5 | ?700 | 2000 | ?1000 | 7-39 |
| 6 | ?800 | 2000 | ?1100 | 15-60 |
| 7 | ?1000 | 2000 | ?1300 | 15-60 |
| 8 | ?1200 | 2000 | ?1500 | 15-60 |
裸裝
