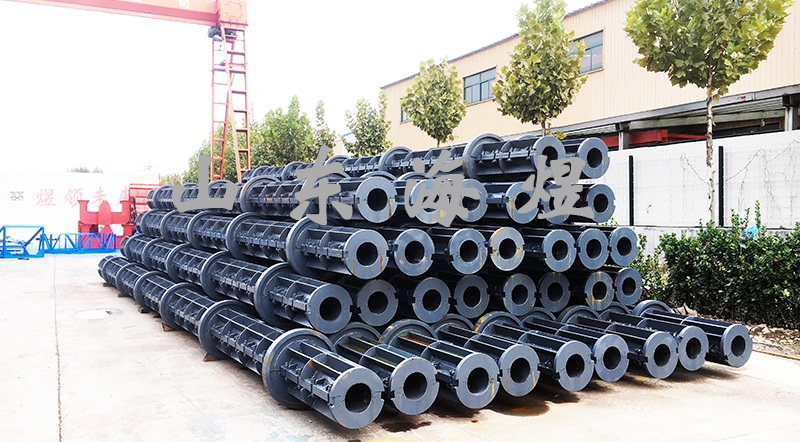

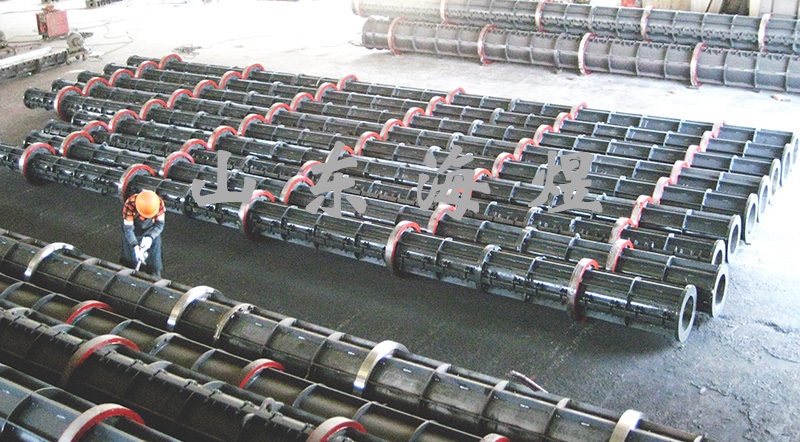

電桿鋼模
電桿鋼模是焊接與車加工件，焊接應力與車加工精度是保證鋼模質量的要點；我司引進國外先進的生產裝備并自主創新，從設備、工藝、員工素質、管理制度等各個方面提升電桿鋼模的加工精度，保證鋼模質量。
- 品牌： 海煜
- 型號： DMZ190-12
- 外形尺寸： Φ630×12100mm
- 整機重量： 3000KG
電桿鋼模為兩半模結構，按照規格不同可分為等徑模和錐形模兩種；按照加工工藝電桿鋼模屬焊接件，所以焊接質量是鋼模質量的重中之重，我司引進日本進口的松下二保焊機與焊接機器人，應于鋼模加工中，提高了焊接強度與外觀質量。
我司自行設計了長度為6米的壓型機，減少了筒體對接的次數，減輕了焊接應力造成的變形并且筒體板單節越長，鋼模的強度就越高。
我司長度在12米以下的鋼模采用整體車加工，拼裝質量大大提高，消除了節間空隙和螺栓松動的現象。
目前國內電桿鋼模多數為12×80mm六條縱筋，這種形式不是受力最佳結構形式。通過多年實踐并根據日本、韓國鋼模的結構形式，我們把半模上的3條縱筋改為一條加厚縱筋或改為槽鋼。
我司改進后的鋼模具有以下特點：
一、節約鋼材，減少點裝、焊接等工序，節約了工時并減少了焊接應力的產生，降低了成本。
二、外形結構簡單，制造維修方便。
三、提高了使用性能，改進后的鋼模能承受預應力鋼筋的軸向拉力。而且起吊時，由于縱向筋布置合理，抗彎性能提高，不易變形。
| 序號 | 項目 | 參數 | 數量 | 備注 |
| 1 | 筒體 | 10mm | / | 6m整板壓型 |
| 2 | 法蘭 | 30mm | / | |
| 3 | 環筋 | 12×80mm | 4 | |
| 4 | 縱筋 | 12×80mm | 6 | |
| 5 | 接口板 | 27×63mm | 4 | |
| 6 | 跑輪 | 鍛打件 |
裸裝
